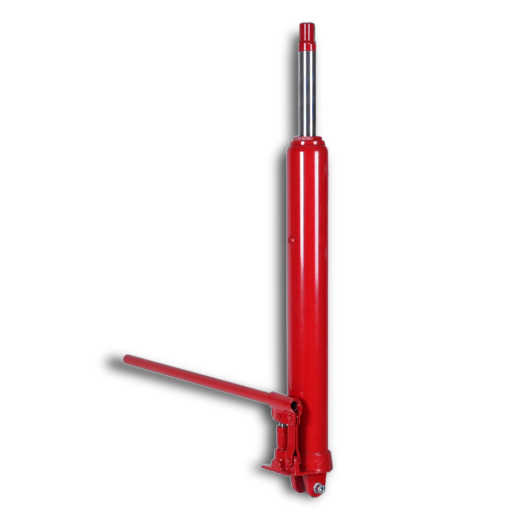

Гидроцилиндр со встроенным насосом 3т (620-1115мм) для подъемников ИПП-2, ИПБ-170

Гидравлический цилиндр представляет собой устройство с ручным приводом, предназначенное для поднятия грузов.

ПОРЯДОК РАБОТЫ.

ПОДЪЕМ ГРУЗА:

• Перед началом работы убедитесь в прочности крепления гидроцилиндра и правильности его положения.
• Плотно закройте выпускной клапан насоса поворотом вентиля по часовой стрелке.
• Качая ручку насоса вверх и вниз, создайте давление в гидравлической системе.
• Для сброса давления в гидравлической системе откройте выпускной клапан насоса поворотом вентиля против часовой стрелки.

ОПУСКАНИЕ ГРУЗА.

Выньте ручку из разъема и втавьте узким концом в гнездо клапана. Откройте выпускной клапан, медленно поворачивая ручку против часовой стрелки. Скорость опускания зависит от скорости открытия выпускного клапана. При открытии выпускного клапана не делайте больше одного полного оборота.

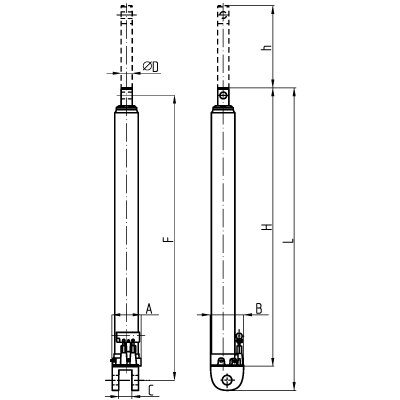

Основные характеристики:

Кол-во поршней в насосе, шт - 1 Высота подxвата H, мм - 620 Ход штока h, мм - 490 Диаметр штока oD, мм - 26 Габариты площадки AxB, мм - 102 х 114 Вес нетто, кг - 10 Вес брутто, кг - 11 Габариты в упаковке ДxШxВ, мм - 690х110х120
